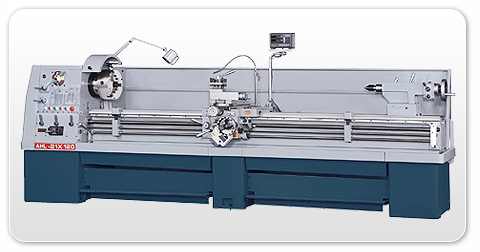

SUNMASTER AHL-1840/1860/1880/2140/2160/2180/21120
Vsi modeli strojev so opremljeni z mehansko sklopko, mazalnim sistemom. Izvrtina skozi vreteno je 80 mm in konus vretena D1-8. Stružne dolžine od 1 m do 3 m. Možni so modeli s konstantno rezalno hitrostjo in so opremljeni z avtomatskim mazalnim sistemom.
Vsi odlitki so termično obdelani, vodila so trdote 53 HRc s prevleko Turcide B. Postelja je širša in dobro absorbira vibracije. Stružnice so izjemno kvalitetne.
| Vsebina |
Enota |
AHL-1840, 60, 80 (V) |
AHL-2140, 60, 80, 120 (V) |
| Premer preko odprtine |
mm |
710 |
790 |
| Premer preko postelje |
mm |
460 |
460 |
| Premer preko prečnega suporta |
mm |
280 |
256 |
| Maks. stružna dolžina |
mm |
1000, 1500, 2000 |
1000, 1500, 2000, 3000 |
| Širina postelje |
mm |
345 |
345 |
| Navoji |
Whitworthovi
Metrični |
2-72 navojev/colo, 45 možnosti
0.2-14 mm, 39 možnosti |
2-72 navojev/colo, 45 možnosti
0.2-14 mm, 39 možnosti |
| Višina konice |
mm |
|
|
| Izvrtina skozi vreteno |
mm |
Ø80 |
Ø80 |
| Vrtljaji vretena |
min-1 |
16 korakov / 20~1600
Zelena |
20 |
65 |
210 |
670 |
| Rumena |
25 |
85 |
280 |
900 |
| Rdeča |
35 |
115 |
380 |
1200 |
| Modra |
50 |
150 |
500 |
1600 |
|
16 korakov / 20~1600
Zelena |
20 |
65 |
210 |
670 |
| Rumena |
25 |
85 |
280 |
900 |
| Rdeča |
35 |
115 |
380 |
1200 |
| Modra |
50 |
150 |
500 |
1600 |
|
| Glavni motor |
kW |
9.5 |
9.5 |
| Teža |
kg |
2350 |
4200 |
- Vmesna plošča za 12" amerikaner
- Mrtva konica MT5
- Mrtva konica MT5 s karbidnim vložkom
- Centrirna puša za vreteno MT7
- Nivelirne podloge in vijaki
- Kaseta z orodjem
- Operativna navodila in lista sestavnh delov
- CE modifikacije
- Amerikaner ročni
- Amerikaner 4-čeljustni
- 5C puše in priprava
- Zaščita amerikanerja
- Pomična lineta
- Kopirna priprava, hidravlična
- Priprava za brušenje
- Priprava za struženje konusov
- Zaščita navojnega vretena CE
- Lineta z vodili iz bronze
- Halogenska delovna luč
- Rotirajoča konica MT5
- Hitroizmenljiva orodna postaja
